斗式提升機的構造及規格尺寸和參數
作者 Admin
瀏覽
發布時間 2020-04-06
斗式提升機的構造及規格尺寸和參數
斗式提升機是當前時代所生產的設備,科技的發達,加上現在為了減輕勞動力提高工作效率而研發生產的輸送設備.然而現代的輸送設備層出不窮有我們未曾見過的許許多多的輸送設備.斗式提升機則是當下可以輕松從低處貨物安全托運到高處的一種設備.
該設備的設計包括生產以及使用過程中是非常符合現代社會環?？萍?是一種封閉的機殼內通過牽引構件配備電機減速機,帶動一系列料斗連續的他犧牲各種粉狀粒裝貨塊狀的物料,固定在牽引構件上的料斗,通過驅動滾筒或者傳動鏈輪從設備機座地步掏取或喂入物料,然后自動提升到頂部卸料出依靠重心或重力拋出.完成貨物輸送的目的.
斗式提升機的主要構件由斗式提升機由滾筒，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點.
斗式提升機的構造及規格尺寸和參數.
斗式提升機種類眾多,大致分為以下幾種,
一.TD系列斗式提升機,是一種常用的提升設備,設備牽引件采用皮帶為傳動部分,主要適用于垂直輸送輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料.TD型斗式提升機主要參數參考圖:
二.TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。TH系列斗式提升機主要技術參數參考圖:

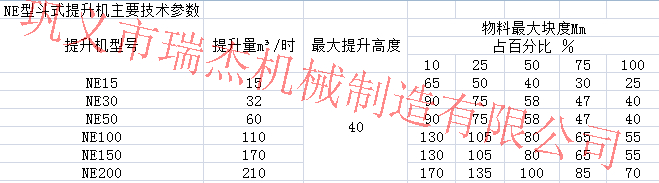

三.NE系列板鏈斗式提升機.NE系列板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機.NE系列斗式提升機主要技術參考圖:

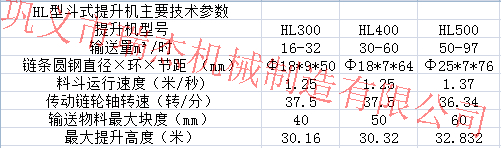

四.HL系列斗式提升機:HL型斗式提升機適用于垂直輸送琢磨型(硬度)較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度40m，其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠地保護運動物件，物料溫度不超過250℃．HL系列斗式提升機主要技術參考圖:
詳情咨詢電話:13213233213
